Шаблон для точной установки ножей для рейсмусов Sturm TH14330/14305 Procraft PD2300 RED FOX RFTP330 и аналогов

Приспособление для установки строгальных ножей до 330-332мм на рейсмусные станки различных производителей

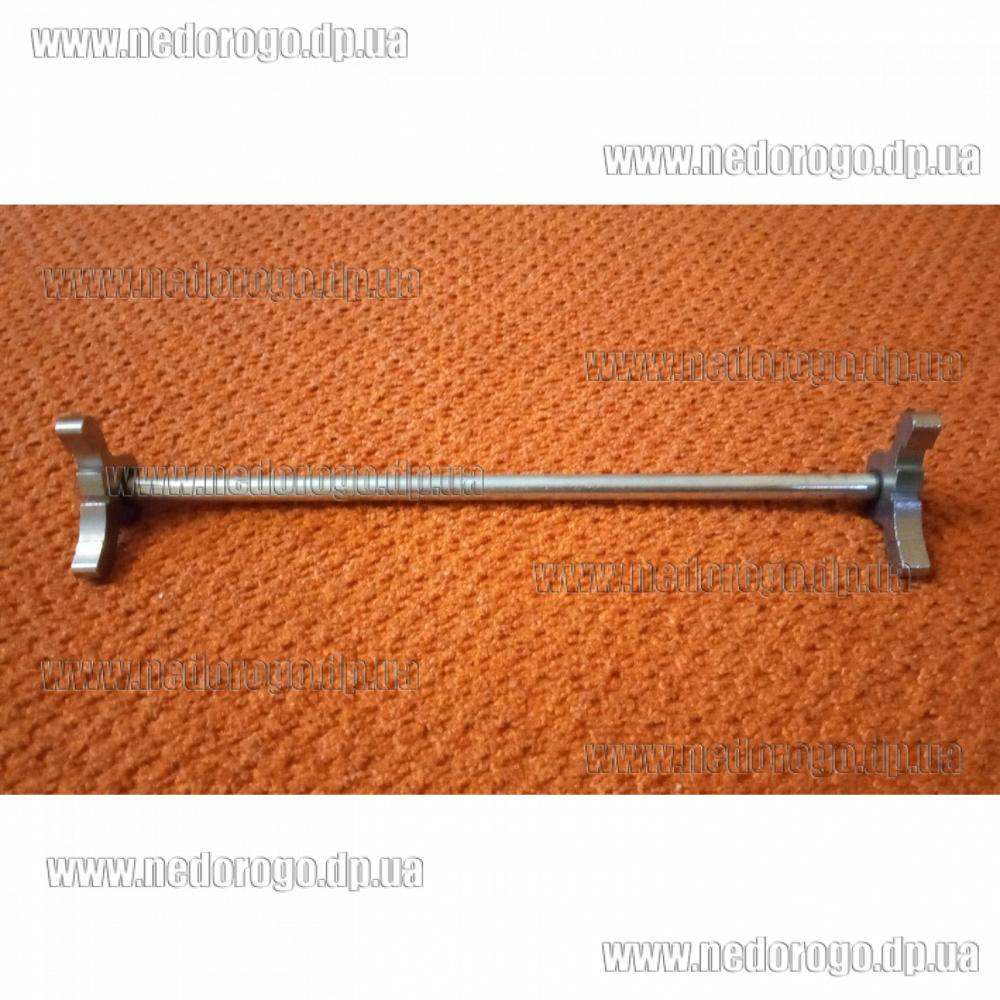

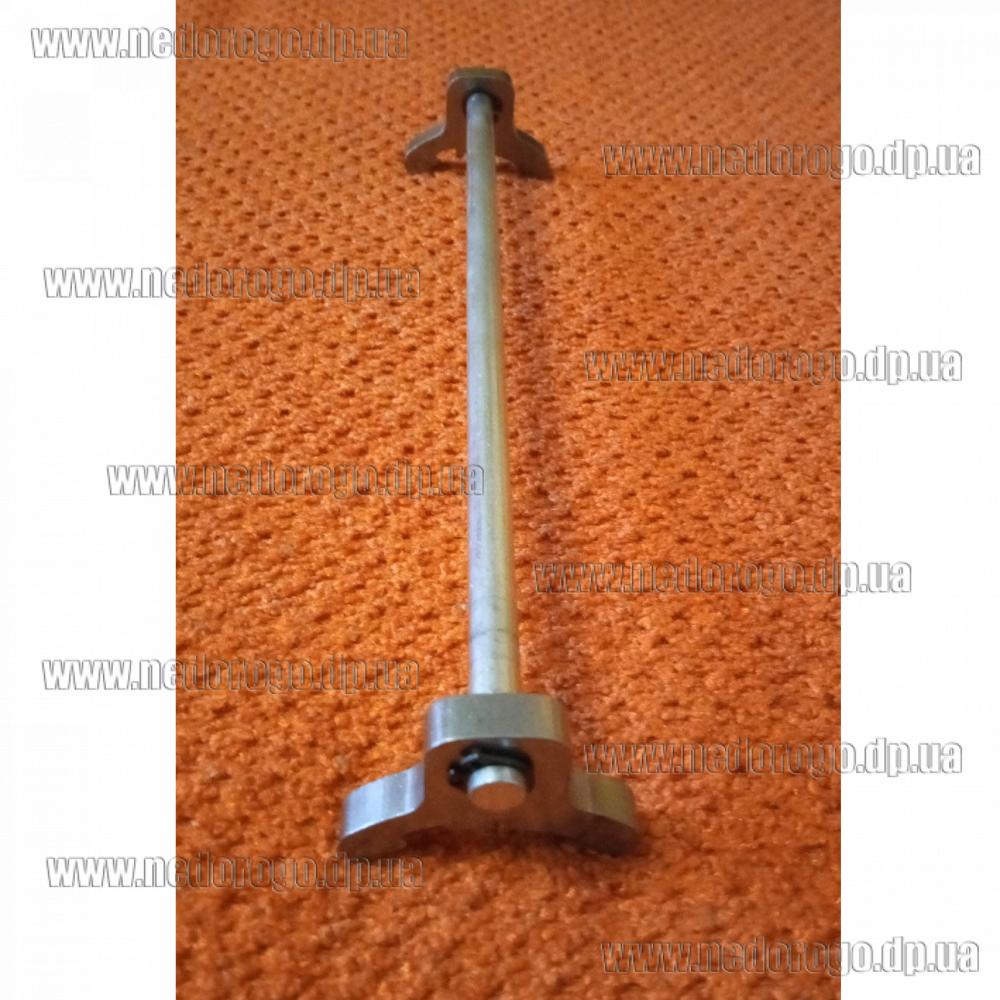

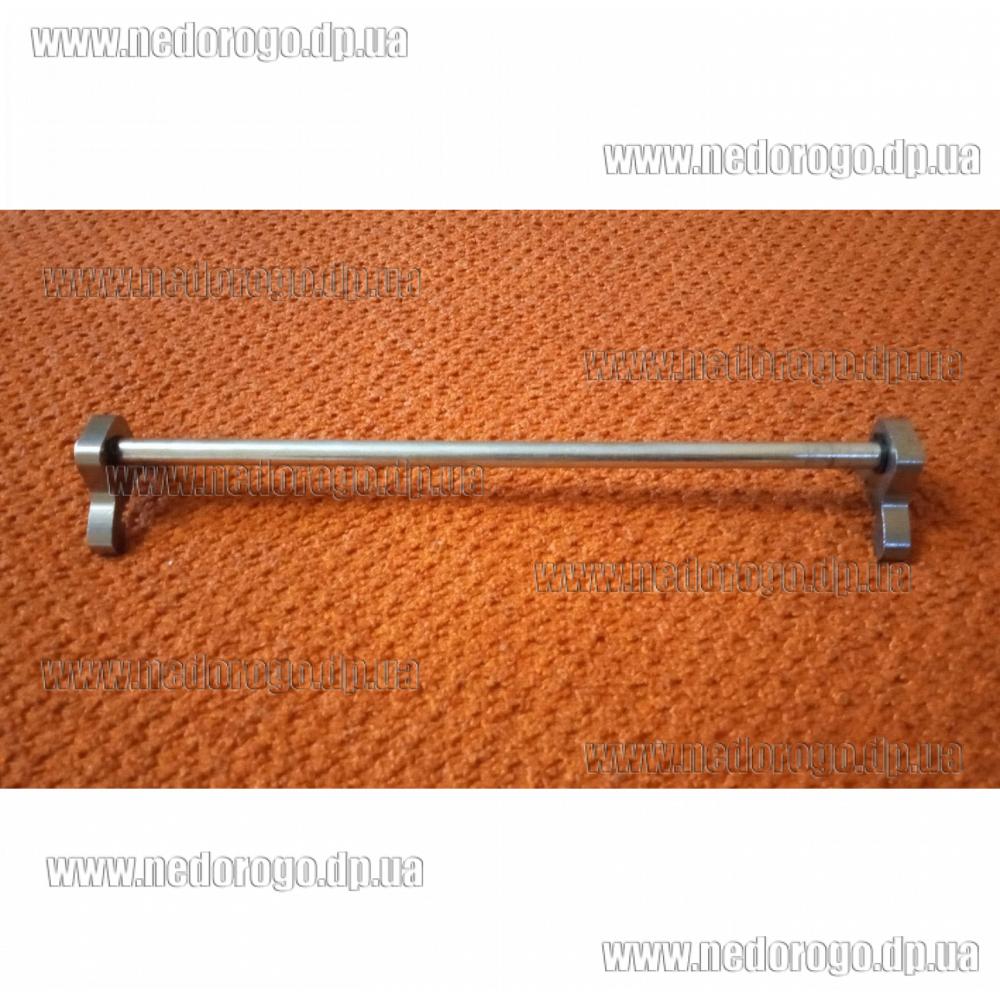

Юстировочный шаблон РС-14330 / TH14330 / TH1433 / TH14305 - это специальный калибр для точной установки и юстировки ножей
 - применяется для правильной установки строгальных ножей 330х16,5х2мм и  на настольных рейсмусных станках различных производителей
Данный шаблон используют для калибровки ножей высотой 16,5мм на рейсмусных станках различных производителей с шириной строгания до 330-332 мм (Lex, AL-FA. Титан, Sturm, Odwerk, Stern, Энергомаш, Procraft, Протон, Red Fox, TIREX) и др. с ножевыми барабанами d +- 48,5 мм
Такой же шаблон идёт в комплекте с рейсмусами с ножами 305мм - BauMaster TH-14305, Союз РСС-14305 и их аналогами

Общая длина шаблона 240мм | Общая высота шаблона 35мм |  Диаметр вала шаблона 78мм
Для данного шаблона в продаже есть ножевые валы и строгальны лезвия - ссылки внизу описания

Преамбула:

Для достижения необходимой гладкости поверхности, опытные столяры периодически снимают, правят (подшлифовывают) и заново устанавливают строгальные ножи своего рейсмусного станка.
Однако даже самые острые ножи не будут работать идеально до тех пор, пока не установлены правильно и ровно.
Именно для удобной, быстрой, правильной и ровной установки используется данный юстировочный шаблон.

Замена строгальных ножей:

Замену ножей производите только приотключённом станке от электрической сети.
Строгальные ножи острые. При снятии и установке ножей обязательной надевайте защитные перчатки.
С помощью верхней Г- обраной рукоятки регулировки опустите рейсмусовый стол в максимальнонижнее положение.
Снимите верхнюю Г - образную рукоятку регулировки высоты
Выкрутите 4 винта верхнего защитного кожуха корпуса и снимите защитный кожух
Снимите щиток для выброса стружки если на Вашем станке таковой имеется

Полностью выкрутите шестигранные винты прижимных планок строгальных ножей.
Сначала снимите сами строгальные ножи, затем снимите прижимные планки из ножевого вала.
Поверхности ножевого вала прижимных планок и строгальных ножей почистите с помощью растворителя смол (однако не применяйте чистящих средств, способных повредить детали из легких металлов и сплавов).

Установка ножей:

Используйте только подходящие одно или двухсторонние строгальные ножи, соответствующие EN 847-1 и техническим требованиям.
Неподходящие, неправильно установленные, тупые и поврежденные строгальные ножи могут ослабить свое крепление и значительно повысить опасность получения травмы.
Следите за тем, чтобы заменялись одновременно оба строгальных ножа.
Прижимные планки строгальных ножей сбалансированы относительно друг друга, и могут быть установлены с любой стороны.
К подшлифовке допускаются только строгальные ножи с маркировкой «HSS» или «HS». При подшлифовке оба ножа шлифуются одинаково, иначе расбалансировка может привести к повреждению подшипников.
Ножи строгального станка 330х16,5х2мм и 332х18х3,2 могут быть подшлифованы только до высоты в 14 мм, не более.
Сточенные или сработавшиеся лезвия до высоты 14 мм требует незамедлительной замены.
Используйте только качесвенно восстановленные режущие или новые оригинальные ножи

Установите прижимную планку строгального ножа (N) в направляющий паз ножевого вала.
Убедитесь в том, что пружины (P) на месте.

Вкрутите четырехгранные винты настолько, чтобы можно было вставитьстрогальный нож.
Вставьте острый строгальный нож (O) и отрегулируйте прижимную планку так, чтобы она невыступала за ножевой вал.
Применяйте ножевой шаблон (Q), чтобы отрегулировать высоту ножей.
Для плотного закручивания строгального ножа, сначала полностью выкрутите шестигранные винты (M) прижимной планки
строгальных ножей.
Сначала затянуть оба крайних шестигранных винта, затем оставшиеся.
Инструмент для закручивания не удлинять, и не ударять по нему.
После установки ножей, установите щиток для выброса стружки, кожух корпуса и
рукоятку регулировки высоты. Установка ножей завершена, можно приступать к работе

Совместимость:

Современные рейсмусные станки с ножами 305 и 330мм -  Procraft PD2300, LEX LXPT330, Sturm TH 14330/14305, RED FOX RFTP330-21, Энергомаш РС 14330/14305, Буран РП 35180, Odwerk BR 3321, EuroCraft, Союз, Powermat PM-SG-2000T, Stern TP-330A, КОРВЕТ 21, Калибр РР1800, Калибр РР 1900/330, Буран РП 35180, LEX LXPT330, RED FOX RFTP330-21, edVerg 2400, КАМА 2400,  TIREX TRTP330-21-2B, Patriot TP 330, Зубр Профессионал РС-330, МОНОЛИТ РСЭ 1-3500, Dnipro-M MT-33G, Ultra, POWERDEX DP2137, AL-FA ALTP330-21, Powermat PM-SG-2000T, Тирекс, Лекс, Прокрафт и и аналогичных по конструктиву моделей других производителей,

Дополнительная информация:

Производитель: ТМ "STURM "
Артикул: Шаблон ножей TH14330/14305 STURM
Категория: расходные материалы для рейсмусов
Подкатегория: установочные шаблоны  и режущие ножи для рейсмусных станков
Отправка шаблонов производится после оплаты заказа
