YATO YT-85040 набор для заточки цепей пил 3/8" (планка-станок с напильниками)

Планка-станок с напильниками и калибром для заточки цепей пил YATO YT-85040

Набор для заточки и правки цепей электро и безо пил с шагом 3/8"
- круглый напильник Ø 4мм с ручкой
- державка для круглого напильника
- плоский напильник с ручкой
- калибровочный шаблон для плоского напильника
- транспортировочный чехол с липучкой

Описание:

Заточной комплект YATO YT-85040 применяется для быстрой заточки и правки пильных цепей электрических и бензиновых пил.
Применяется для заточки цепей с шагом 3/8" и толщиной ведущего звена 1,1мм и 1,3мм.
В комплекте поставки: Направляющая обойма с напильником, которая позволяет точно выдержать горизонтальный и вертикальный углы заточки режущего зуба пильной цепи бензопилы. Диаметр напильника 4,0мм. В заточном комплекте идет 1 круглый напильник с ручкой для правки режущего зуба и направляющий шаблон для круглого напильника. Плоский напильник с ручкой, для правки ограничителя глубины реза и опиловочный калибр для плоского напильника, с помощью которого можно точно настроить ограничитель глубины реза а также проверить вертикальный и горизонтальный угы заточки пильной цепи. Инструкция по заточке с информацией об углах заточки разных видов цепей. Удобный чехол для хранения и транспортировки набора.

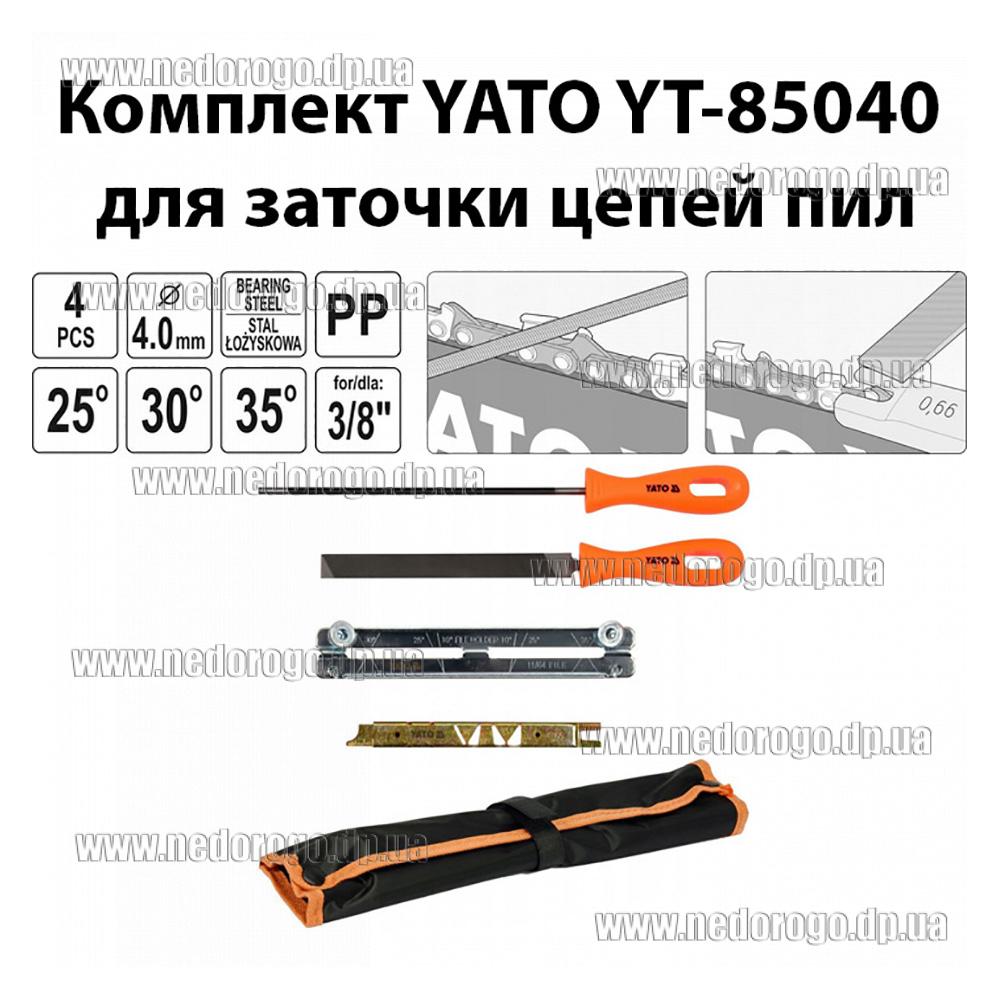

Комплект поставки:

Направляющая обойма (державка) для круглых напильников - 1 шт
Круглый напильник с ручкой - 1 шт
Опиловочный калибр для плоского напильника - 1 шт
Плоский напильник с ручкой - 1 шт
Паспорт изделия
Чехол для транспортировки и хранения набора

Отличительные особенности:

Набор для правильной заточки цепей 3/8" под углами 25°, 30° и 35°
Диаметр круглого напильника: 4,0 мм. (Для цепей 3/8")
Напильники из специальной "подшипниковой" стали
Ручки напильников выполнены из полипропилена
Поставляется с свернутом чехле с застежкой на липучке

Последовательность операций:

Если говорить о последовательности заточки, то она выглядит примерно так:

1) Установка тормоза цепи и надёжная фиксация шины пилы (либо размещение пилы на подкладочных деревянных брусочках, либо фиксация шины в тисках);
2) Пометка первого заачиваемого зуба (дабы потом, не пойти на второй круг заточки);
3) Выставление нужного угла заточки при помощи металлического шаблона;
4) Выполнение процедуры заточки режущих звеньев цепи круглым напильником в шаблоне;
5) Осмотр состояния режущих ограничителей цепи и стачивание их в случае необходимости плоским напильником;
5) После проведения заточки всех зубьев пилы  и правки ограничителей, обязательно проведите продувку цепи и обработку звеньев машинным маслом.

Технология заточки:

1) Вначале производите затачивание режущих зубьев. Наложите на цепь металлический шаблон для заточки с напильником.
Стрелки на шаблоне должны указывать в сторону движения цепи.
Производите затачивание легким размеренным движением, нажатие вперед должно производиться чётко перпендикулярно, под углом 90 градусов. к шине пилы.
Угол наклона может быть различным и зависит от шага цепи на каждый зуб. Шкала углов наклона (10-25-30 град, нанесена на металлическую планку)
Стандартный (наиболее распространённый) угол наклона составляет 30 градусов.На каждый зуб, должно приходится одинаковое количество движений.

Заточка производится в одном направлении, то есть только поступательным движением, а не возвратно-поступательным.
Далее, после заточки первого зуба, прокручиваем цепь на шинке и аналогично приступаем к заточке второго, затем последующего и т.д.

ВНИМАНИЕ: Круглым напильником Вы работаете только вперед (1-2 движения) и ни в коем случае не затачивайте режущий зуб движениями вперед-назад! Постоянно проворачивайте напильник вокруг своей оси, чтобы не только цепь затачивалась равномерно, но и напильник не стачивался с одной стороны, что может привести к неравномерному затачиванию в будущем.

СОВЕТ: Удобнее затачивать зубья одного направления, а после менять положение и затачивать зубья другого направления.
Тоесть Вы затачивать вначале с одной стороны каждый второй зуб и затем каждый второй с другой стороны.

2) После того, как вы «прошлись» по всем режущим кромкам зубьев, необходимо осмотреть состояние ограничителей реза так как разница по высоте между ним и верхней режущей кромкой должна оставаться неизменной.
Фактически "ограничители" - это выступы на цепи, не имеющие режущих кромок. Ограничители расположены на одной пластинке с зубом. Их основная задача ограничивать заглубление при резе.
В случае, если они будут сильно выступать, то цепь будет скользить, а не резать. Если они будут слишком заглублены, то пилу будет «закусывать» в дереве.

На практике, ограничитель пропила подтачивают не так часто как звенья, обычно  ограничитель "подпиливают" через каждые две -три заточки зуба.
В случае необходимости, стачитвание переднего ограничительного зуба производите любым обычным плоским напильником.
Зуб - ограничитель должен быть на 0,5-0,8 мм ниже режущего зуба.
Для правки ограничителей реза, желательно использовать специальный  шаблон с прорезью - "калибр" и приложить его также на кромки режущих зубов.
Торцевая планка с прорезью должна оказаться как раз на уровне ограничителя. Если ограничитель выступает из калибра, то его стоит подравнять в размер.

СОВЕТ: Если в цепи есть зубья разной длины, следует ориентироваться на самый короткий, и сточить остальные зубья до его длины, т.е. правильным уровнем заточки будет самый короткий зуб, который и следует взять за ориентир.
ВНИМАНИЕ:  затачивая зуб - ограничитель без шаблона НЕ СПЕШИТЕ !  Перестаравшись, Вы можете спилить его слишком низко. Цепь тогда будет «съедать» много дерева, это увеличивает риск отдачи, усиливает вибрацию и ухудшает точность пиления.

Полезная информация:

На режущие зубья цепи и на ограничитель пропила нанесены риски, показывающие, до какой степени их можно стачивать.
Как только длина верхней грани зубца сравнялась с риской — цепь выработала свой ресурс и требует замены.
Т.к. со временем напильники засаливаются, периодически производите чистку  рабочей части напильника обычной щёткой по металлу.

Полезные видео:

1) Заточка цепи на бензопиле своими руками
2) Заточка цепи на бензопиле
3) Точим цепь бензопилы

Дополнительная информация:

Производитель: ТМ "YATO YT-85040"
Артикул: YATO YT-85040 набор для заточки цепей 3/8 4мм YATO
Категория: расходные материалы и принадлежности для цепных пил
